Mess- und Prüftechniken in der Metallbearbeitung: Wie Sie mit präzisen Messungen Zeit, Material und Nerven sparen

Sie kennen das: Ein Bauteil passt nicht in die Baugruppe, ein Kunde reklamiert eine Passung, oder die Wärmebehandlung liefert schwankende Ergebnisse. Oft liegt die Ursache nicht in mangelnder Fertigkeit, sondern in unzureichender Mess- und Prüftechnik. In diesem Gastbeitrag zeige ich Ihnen praxisnah, wie Sie Mess- und Prüftechniken in der Metallbearbeitung gezielt einsetzen, um Qualität sicherzustellen, Ausschuss zu reduzieren und Ihre Prozesse robust zu machen. Neugierig? Dann lesen Sie weiter — es lohnt sich.

Grundlagen, Normen und Qualitätsansprüche

Mess- und Prüftechniken in der Metallbearbeitung beginnen nicht bei der Messuhr, sondern bei der Aufgabenstellung: Was muss geprüft werden, mit welcher Genauigkeit und welcher Nachweisbarkeit? Ohne klare Vorgaben entsteht schnell Unsicherheit — und das kostet Zeit und Geld.

Wenn Sie neu in diesem Bereich sind oder Prozesse überprüfen wollen, helfen praxisnahe Artikel, die Grundlagen übersichtlich darzustellen: Auf der Seite Metallbearbeitung Grundlagen finden Sie kompakte Einstiegsinformationen zu Verfahren und Prüfprinzipien. Für betriebliche Sicherheitsthemen sollten Sie zusätzlich die Hinweise zu Sicherheit, PSA und Unfallprävention lesen, denn sichere Prüfabläufe schützen Personal und Bauteile. Und wenn Materialfragen auftreten, liefert der Beitrag zu Werkstoffeigenschaften und Legierungen wertvolle Hinweise zur Werkstoffwahl und zum Verhalten bei Prüfungen.

Was ist das Ziel der Messung?

Grobe Orientierung: Ist es eine Freigabeprüfung, eine Prozesskontrolle oder eine Fehleranalyse? Je nachdem ändern sich Toleranzanforderungen, Prüfintervalle und die Wahl der Messmittel. Denken Sie daran: Nicht jede Messung muss hochpräzise sein — manchmal reicht eine schnelle Kontrolle, um eine kritische Abweichung zu erkennen.

Wichtige Normen und Begriffe

ISO 9001 — Rahmen für Qualitätsmanagement und Nachweis von Messmittelfähigkeit.
ISO/IEC 17025 — Anforderungen an Prüf- und Kalibrierlabore, wichtig für Laborakkreditierung.
DIN/EN/ASTM — je nach Branche und Prüfverfahren gelten spezifische Normen.
GPS (Geometrische Produktspezifikation) — inklusive GD&T für Form- und Lagetoleranzen.

Und noch ein paar Begriffe, die Sie im Alltag oft hören werden: Messunsicherheit, Rückführbarkeit (Traceability), Kalibrierintervalle und Fähigkeitskennzahlen wie Cp/Cpk. Ohne Verständnis dieser Begriffe bleibt eine Messung eine Aneinanderreihung von Zahlen — aber keine Entscheidungsgrundlage.

Präzisionsmessung in der Praxis: Längen-, Durchmesser- und Formmessung mit Messmitteln

Im Alltag der Metallbearbeitung sind Längen- und Durchmessermessungen die häufigsten Prüfaufgaben. Die Wahl des richtigen Messmittels entscheidet über Effizienz und Aussagekraft.

Übliche Messmittel und Einsatzbereiche

Messschieber: Schnell und flexibel, geeignet für Grobmessungen und Vorprüfungen. Genauigkeit typ. 0,02 mm — nicht ideal für hochpräzise Aufgaben.

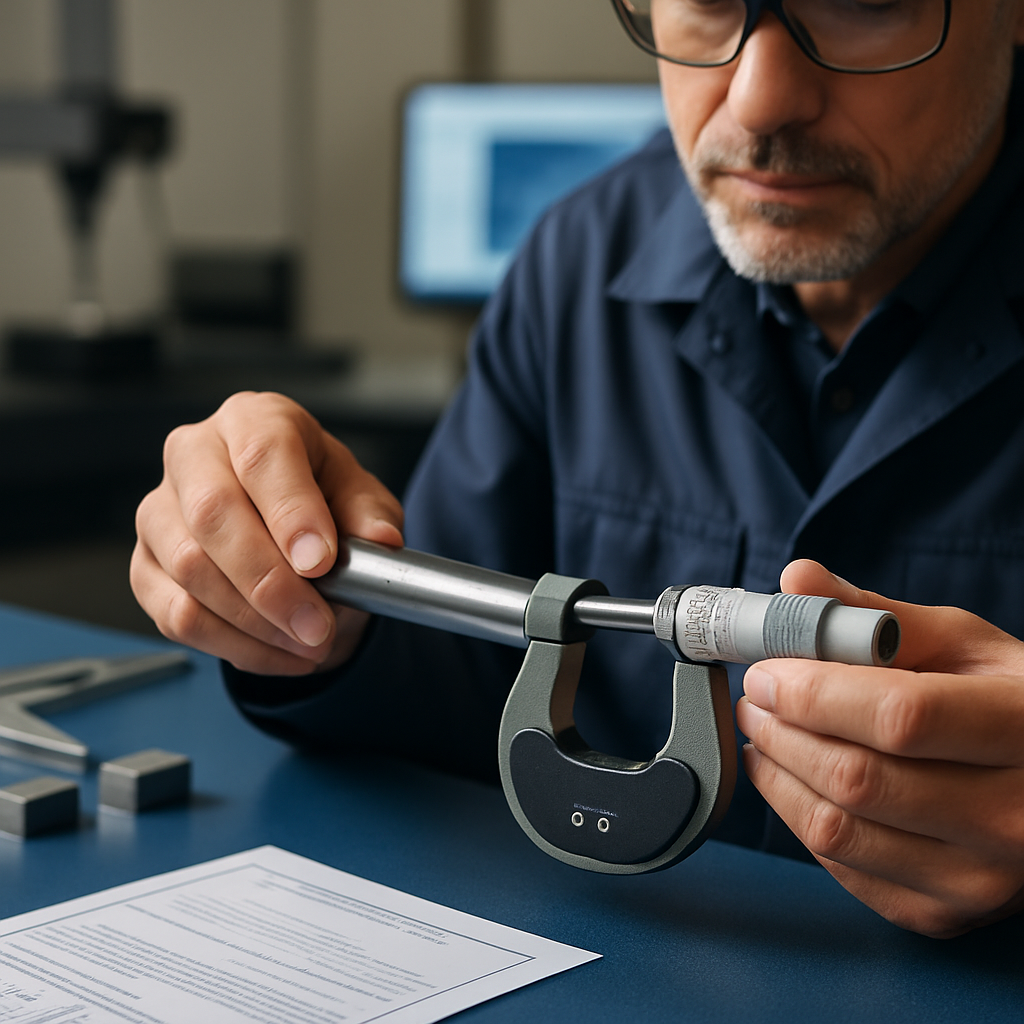

Mikrometer: Außendurchmesser, Innendurchmesser, Tiefenmessung — präziser und stabiler als der Schieber.
Koordinatenmessmaschine (KMG/CMM): Für komplexe Geometrien, automatisierte Prüfprogramme und CAD-Vergleich.
Rundheitsprüfgerät / Formtester: Für Zylindrizität, Rundlauf, Ovalität und andere Formparameter.
Optische Messsysteme: Berührungslose Messung bei empfindlichen oder sehr kleinen Teilen.

Formmessung: Mehr als nur Länge

Formabweichungen wie Geradheit, Planheit oder Zylindrizität sind oft kritischer als ein einzelnes Maß. Ein Bauteil kann maßhaltig wirken und dennoch wegen Formfehlern nicht funktionieren. Daher sollten Sie Formprüfungen in Ihre Prüfplanung aufnehmen, insbesondere bei Wellen, Passflächen und Dichtflächen.

Praktische Tipps für bessere Messergebnisse

Arbeiten Sie in einem temperaturkontrollierten Messraum (20 ± 1 °C ist Richtwert).
Sorgen Sie für saubere Messflächen und regelmäßige Reinigung der Messmittel.
Führen Sie Wiederholungsmessungen durch und protokollieren Sie Abweichungen — Mehrfachmessung reduziert zufällige Fehler.
Vermeiden Sie Messungen nahe an Kanten oder nachbearbeiteten Bereichen.

Oberflächenmessung und Rauheit: Verfahren zur Profil- und Rauheitsbestimmung

Die Oberfläche entscheidet oft über Funktion: Dichtung, Reibung, Korrosionsverhalten und Optik. Rauheitsparameter wie Ra, Rz oder Rt geben Ihnen greifbare Kennzahlen, mit denen Sie Toleranzen definieren und Prozesse steuern können.

Kontakt- vs. berührungslose Messverfahren

Stylus-Profilometer (Kontakt): Ein Diamantstift tastet das Profil ab. Robust und weit verbreitet, geeignet für flache und leicht zugängliche Flächen.
Weißlichtinterferometrie / konfokale Systeme (optisch): Sehr hohe Auflösung und 3D-Topografien, ideal für feine oder empfindliche Oberflächen.
Arealmessungen (3D): Statt einer Linie wird die Fläche analysiert — aussagekräftiger bei komplexer Topografie.

Messbedingungen und Fallstricke

Die Richtung des Vorschubs, Filtereinstellungen und Abtastlänge beeinflussen die Ergebnisse. Ebenso kann Rückstand von Kühlschmierstoffen oder leichte Oxidation Messwerte verfälschen. Kurz: Oberflächenmessung erfordert Sorgfalt und die richtige Messstrategie.

Härteprüfung und Materialprüfung: Rockwell, Vickers, Brinell in der Metallbearbeitung

Härteprüfungen sind schnelle Indikatoren für Werkstoffeigenschaften und Wärmebehandlungsqualität. Welches Verfahren passt wann?

Überblick der gängigen Verfahren

Prüfverfahren	Prinzip	Einsatz
Rockwell	Messung der Eindringtiefe unter definierter Last	Schnelltest, Produktionskontrolle, gehärtete Stähle
Vickers	Diagonalmessung des Pyramidenindenters	Feinere Messung, dünne Schichten, Härtegradienten
Brinell	Kugelindentation und Messung des Eindruckdurchmessers	Weiche Materialien, Gussstücke

Praxisregeln

Vermeiden Sie Eindrücke in der Nähe von Kanten oder Übergängen.
Polieren Sie Probenflächen bei Bedarf, um Verfälschungen zu vermeiden.
Verstehen Sie Umrechnungsgrenzen: Härteumrechnungen zwischen Skalen sind Näherungswerte, kein Ersatz für direkte Messungen.

Nichtdestruktive Prüfung (NDT) in der Metallbearbeitung: Methoden, Anwendungsfelder und Sicherheit

NDT-Verfahren sind unverzichtbar, wenn Bauteile nicht zerstört werden dürfen oder wenn innere Fehler vermutet werden. Hier die wichtigsten Methoden und wo sie sinnvoll sind.

Übersicht der NDT-Methoden

Verfahren	Kurzbeschreibung	Typische Anwendung
VT (Visuell)	Sichtprüfung, ggf. mit Lupen oder Endoskopen	Ersteinschätzung, Oberflächenfehler
PT (Farbeindring)	Flüssigkeit dringt in Risse ein und macht sie sichtbar	Oberflächenrisse bei nicht-porösen Teilen
MT (Magnetpulver)	Magnetisierung und Aufbereitung mit Eisenpulver	Ferromagnetische Werkstoffe, Oberflächennahe Fehler
UT (Ultraschall)	Echos von Ultraschallwellen zeigen innere Struktur	Innere Fehler, Dickenmessung, Schweißnahtprüfung
RT (Röntgen)	Durchstrahlung und Bildgebung	Porosität, Einschlüsse; hoher Aufwand und strenge Sicherheitsanforderungen
ET (Wirbelstrom)	Induktive Messung nahe Oberfläche	Beschichtungsdicken, Automatiktauglichkeit

Sicherheits- und Organisationsaspekte

Qualifikation des Personals ist zentral: EN ISO 9712 oder lokale Zertifizierungen sind gängige Standards.
Strenger Strahlenschutz bei RT und entsprechende Arbeitsplatzgestaltung.
Umfassende Dokumentation jeder Prüfung — nur so ist die Nachverfolgbarkeit gewährleistet.

Digitale Messsysteme, Kalibrierung und Datenmanagement in der Fertigung

Digitalisierung ist kein Buzzword mehr, sie verändert, wie wir messen. Vernetzte Messmittel, KMGs mit CAD-Integration und automatisierte Prüfprozesse sind heute in vielen modernen Betrieben Standard.

Vorteile digitaler Messlösungen

Automatisierte Prüfprogramme sparen Zeit und reduzieren Bedienerfehler.
Direkter Soll-Ist-Vergleich mit CAD ermöglicht schnelle Fehlerursachenanalyse.
Datenzentrierte Analyse (SPC) erkennt Trends, bevor Ausschuss entsteht.

Kalibrierung und Rückverfolgbarkeit

Ein Messgerät ist nur so gut wie seine Kalibrierung. Kalibrierpläne sollten nicht nur Intervalle definieren, sondern auch Verantwortliche, Messunsicherheiten und die Rückführung auf nationale Standards (z. B. PTB) dokumentieren. Gauge R&R-Analysen helfen zu bewerten, ob ein Messprozess reproduzierbare Ergebnisse liefert.

Datenmanagement und Schnittstellen

MES/QM-Integration: Messdaten sollten automatisch in Ihr Qualitätsmanagementsystem fließen.
Standards wie Q-DAS, DMIS oder STEP erleichtern den Datenaustausch zwischen Messgeräten, ERP und Konstruktionsdaten.
Sicherheit: Zugriffskontrollen, Audit-Trails und unveränderbare Prüfprotokolle sind Pflicht, wenn Prüfberichte als Qualitätsnachweis dienen.

Praxis-Tipps für den Messalltag

Ein paar erprobte Maßnahmen, die sofort Wirkung zeigen:

Stellen Sie einen Messplan auf: Welche Maße, wie oft, mit welchen Toleranzen und von wem?
Führen Sie tägliche Sichtprüfungen durch, bevor Sie aufwändige Messmethoden anwenden.
Schulen Sie Ihre Mitarbeiter regelmäßig — Messfehler entstehen oft durch Bedienungsfehler.
Arbeiten Sie mit Checklisten und Standardarbeitsanweisungen, um Konsistenz zu gewährleisten.
Messen Sie nicht nur das Ergebnis, sondern auch Prozessgrößen (z. B. Werkzeugverschleiß), um Ursachen zu erkennen.

FAQ — Häufig gestellte Fragen zu Mess- und Prüftechniken in der Metallbearbeitung

1. Wie oft sollten Messmittel kalibriert werden?

Die Kalibrierhäufigkeit hängt von Nutzung, Kritikalität der Messung und der Messgenauigkeit ab. In vielen Betrieben sind Intervalle von 6–12 Monaten üblich; bei intensiv genutzten oder sehr präzisen Geräten empfiehlt sich ein kürzeres Intervall. Zudem sollten Sie nach Reparaturen, Stürzen oder ungewöhnlichen Messergebnissen unverzüglich kalibrieren lassen und ein Kalibrierprotokoll führen, das Rückführbarkeit und Messunsicherheit dokumentiert.

2. Wann ist eine zerstörungsfreie Prüfung (NDT) notwendig?

Eine NDT ist dann notwendig, wenn das Werkstück nach der Prüfung erhalten bleiben muss oder innere Fehler vermutet werden, die mit herkömmlichen Messmethoden nicht sichtbar sind. Beispiele sind Schweißnahtprüfungen, Inspektionen von sicherheitskritischen Komponenten oder die Untersuchung von Gussteilen auf innere Porosität. Die Wahl der NDT-Methode hängt von Material, Geometrie und Fehlerart ab.

3. Welche Messverfahren sind für Oberflächenrauheit geeignet?

Für die meisten praktischen Anforderungen sind Stylus-Profilometer bewährt: robust, zuverlässig und normkonform. Bei sehr feinen Oberflächen, dünnen Schichten oder empfindlichen Materialien sind optische Verfahren wie Weißlichtinterferometrie oder konfokale Systeme vorzuziehen. Für komplexe Freiformflächen liefern 3D-Arealmessungen aussagekräftigere Ergebnisse als rein linienbasierte Messungen.

4. Wie beeinflusst Temperatur die Messergebnisse?

Temperatur hat einen großen Einfluss: Metall dehnt sich aus oder zieht sich zusammen, Messgeräte reagieren ebenfalls. Deshalb ist die Arbeit in klimatisierten Messräumen (Richtwert 20 ± 1 °C) wichtig, vor allem für hochpräzise Messungen. Wenn das nicht möglich ist, sollten Temperaturkorrekturen und längere Temperaturstabilisierungszeiten eingeplant werden.

5. Wie bestimme ich die geeignete Messstrategie (z. B. KMG vs. 3D-Scanner)?

Die Wahl hängt von Genauigkeitsanforderung, Geometrie, Stückzahl und Messumgebung ab. KMGs bieten sehr hohe Präzision und sind ideal für komplexe, formkritische Bauteile mit engen Toleranzen. 3D-Scanner sind schneller bei Freiformflächen und Stückzahlen, liefern aber oft geringere Genauigkeit. In vielen Betrieben ergänzt ein hybrider Ansatz beide Technologien abhängig von Prüfaufgabe und Kosten/Nutzen.

6. Was ist Messunsicherheit und warum ist sie wichtig?

Messunsicherheit quantifiziert, wie zuverlässig ein Messergebnis ist — also den Bereich, in dem der wahre Wert mit einer definierten Wahrscheinlichkeit liegt. Ohne Angabe der Messunsicherheit sind Messergebnisse schwer interpretierbar. Die Bestimmung der Messunsicherheit ist Teil normativer Vorgaben (z. B. ISO/IEC 17025) und hilft bei Entscheidungen, ob ein Bauteil innerhalb der Toleranz liegt oder nicht.

7. Welche Rolle spielt die Dokumentation und Rückverfolgbarkeit?

Dokumentation sichert Nachweisbarkeit: Prüfprotokolle müssen Messergebnis, Messmittel, Kalibrierstatus und Prüfbedingungen enthalten. Rückverfolgbarkeit stellt sicher, dass Messergebnisse auf nationale oder internationale Standards zurückgeführt werden können. Beides ist Voraussetzung für Audits, Reklamationsbearbeitung und Kundenanforderungen.

8. Wie beginne ich mit der Digitalisierung meiner Messprozesse?

Starten Sie mit klaren Zielen: Welche Daten benötigen Sie, welche Messgeräte sollen vernetzt werden und wie sollen die Daten weiterverarbeitet werden? Setzen Sie auf standardisierte Schnittstellen (z. B. Q-DAS, DMIS, STEP) und integrieren Sie Messdaten schrittweise in MES/QM-Systeme. Kleine Pilotprojekte, Schulungen und die Auswahl geeigneter Software sind wichtige Schritte, bevor Sie flächendeckend ausrollen.

9. Welche Ausbildung benötigen Prüfer im Bereich NDT und Messwesen?

Für NDT-Verfahren sind Zertifizierungen gemäß EN ISO 9712 oder lokale Standards üblich; diese beinhalten theoretische und praktische Prüfungen. Für kalibrierrelevante Messungen und KMG-Bedienung sind spezifische Schulungen und Herstellertrainings empfehlenswert. Kontinuierliche Weiterbildung sichert Kompetenz und verringert Prüf- und Bedienfehler.

10. Lohnt sich die Investition in teure Messgeräte?

Das ist eine Kosten-Nutzen-Frage: Hohe Anfangsinvestitionen amortisieren sich oft durch geringere Ausschussquoten, weniger Nacharbeit und höhere Kundenzufriedenheit. Entscheidend ist die richtige Auswahl nach Anforderung: Ein hochgenaues Gerät macht nur dann Sinn, wenn die Produktanforderungen es rechtfertigen. Nutzen Sie Lebenszykluskostenbetrachtungen und Pilotmessungen, um die Entscheidung zu stützen.

Fazit und Ausblick

Mess- und Prüftechniken in der Metallbearbeitung sind mehr als ein notwendiges Übel — sie sind ein strategisches Werkzeug. Richtig eingesetzt, sorgen sie für planbare Qualität, weniger Nacharbeit und zufriedene Kunden. Investitionen in geeignete Messmittel, qualifiziertes Personal und digitales Datenmanagement zahlen sich schnell aus.

Und noch ein Blick nach vorn: Die Kombination aus High-Speed-3D-Scanning, KI-gestützter Auswertung und vernetzten Fertigungssystemen wird die Messlandschaft weiter verändern. Wer heute beginnt, seine Messprozesse zu digitalisieren und zu standardisieren, hat morgen einen echten Wettbewerbsvorteil.

Wenn Sie Unterstützung beim Aufbau oder der Optimierung Ihrer Mess- und Prüftechnik brauchen — von der Auswahl geeigneter Messmittel bis zur Integration in Ihr QM-System —, dann lohnt sich ein kurzes Gespräch. Kleine Änderungen in der Messstrategie bringen oft große Effekte.
