Die Metallverarbeitung spielt in Handwerk und Industrie eine zentrale Rolle. In diesem Gastbeitrag beleuchten wir praxisnah das Thema „Schneiden, Trennen und Formen von Metallen“ – von den Grundlagen über Werkzeuge bis hin zu Sicherheit, Praxisbeispielen und aktuellen Entwicklungen. Sie erhalten konkrete Tipps, damit Ihre Prozesse effizienter, sicherer und wirtschaftlicher werden.
Schneiden, Trennen und Formen von Metallen: Grundlagen und Techniken
Was versteht man genau unter „Schneiden, Trennen und Formen von Metallen“? Kurz gesagt: Beim Schneiden und Trennen wird Material gezielt entfernt oder separiert. Beim Formen und Umformen dagegen ändert sich die Geometrie, ohne dass im ersten Schritt Material abgetragen wird. Beide Disziplinen sind eng verknüpft und bestimmen entscheidend die Qualität und Wirtschaftlichkeit eines Bauteils.
Für vertiefende Praxistipps zur Prozessführung und zur Auswahl von Kühlschmierstoffen lohnt sich ein Blick auf spezialisierte Beiträge: Lesen Sie beispielsweise unsere Übersicht zu Kühlung, Schmierung und Spanabhebungsverfahren, die praxisnahe Hinweise zu Kühlsystemen und Spanfluss bietet. Eine kompakte Einführung in die wichtigsten Fertigungsprozesse finden Sie unter Metallbearbeitung Grundlagen, und wenn Sie gezielt Werkstofffragen klären wollen, ist der Artikel zu Werkstoffeigenschaften und Legierungen besonders hilfreich, da er typische Legierungen und deren Verhalten bei Schneid- und Umformprozessen erläutert.
Grundprinzipien und worauf Sie achten sollten
Gute Prozesse beruhen auf einem Verständnis physikalischer Zusammenhänge: Schnittkräfte, Wärmeentwicklung, Werkzeugverschleiß und Materialverhalten. Fragen Sie sich stets:
- Welche Materialeigenschaften beeinflussen meinen Prozess?
- Welche Präzision und Oberflächenqualität benötigen Sie?
- Sind Serienstückzahlen hoch oder produzieren Sie Einzelstücke?
Ein häufiges Problem ist das Zusammenspiel von Schnittgeschwindigkeit und Werkzeugverschleiß: Hohe Geschwindigkeiten sparen Zeit, können aber die Werkzeugstandzeit stark verkürzen. Beim Umformen ist die Kontrolle von Rückfederung (Springback) und inneren Spannungen entscheidend für maßhaltige Bauteile.
Werkzeuge und Maschinen für das Schneiden, Trennen und Formen von Metallen
Die Auswahl der richtigen Maschine entscheidet oft über Erfolg oder Misserfolg. Für kleine Werkstätten reichen Handsägen, Abkantpressen oder eine einfache Bandsäge; in der Serienfertigung dominieren Laserzellen, Stanzautomaten und Roboter.
Übliche Maschinen und ihre Vorzüge
- Bandsägen und Kreissägen: Robust, vielseitig, ideal für Profile und Rohre.

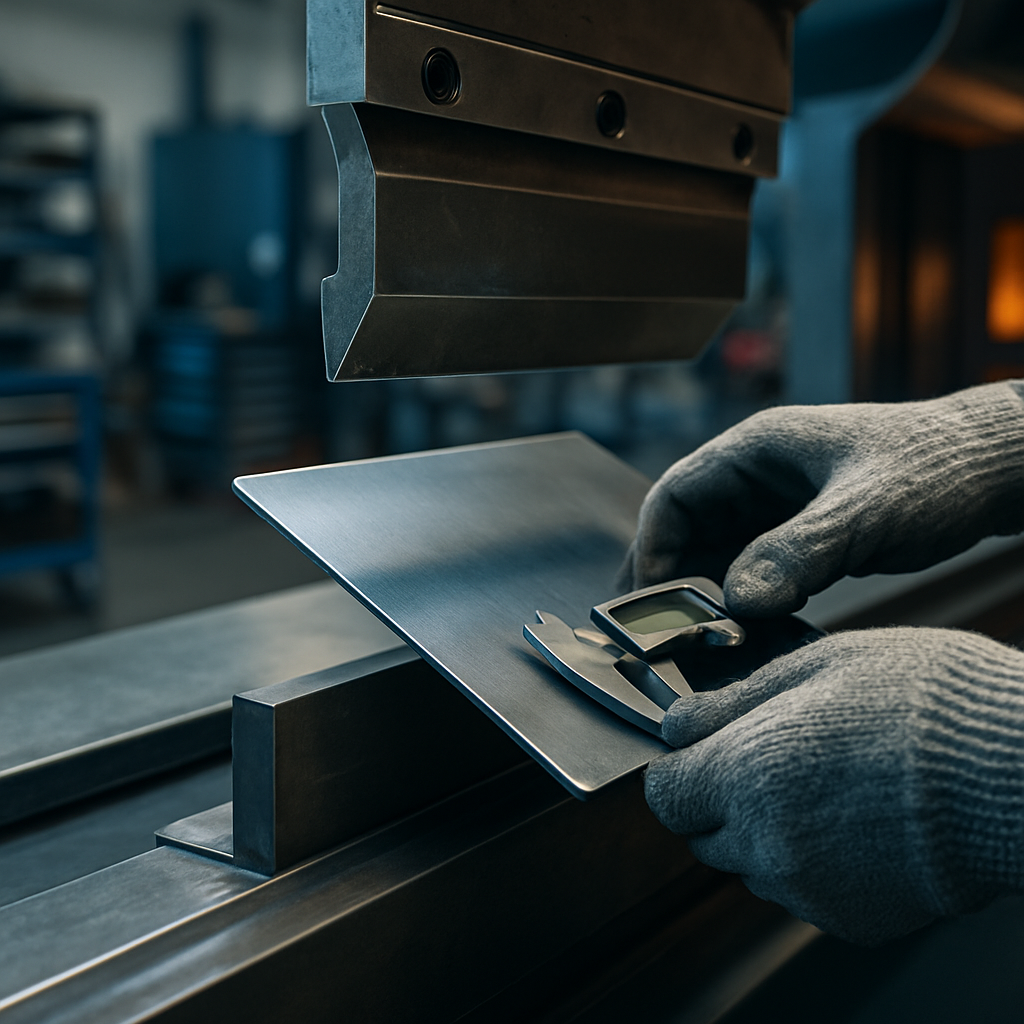

- Abkantpressen und Scheren: Schnell für Bleche, preiswert in der Blechbearbeitung.
- Laseranlagen (Faserlaser, CO2): Sehr präzise, saubere Schnittkanten, gut für feine Konturen.
- Plasmaschneider: Stark bei dicken Stählen, hohe Schnittgeschwindigkeit.
- Wasserstrahlanlagen (Abrasiv): Kein Wärmeeintrag, ideal für Komposite und temperatursensible Materialien.
- Stanz- und Biegepressen: Sehr effizient in der Serienfertigung von Blechkomponenten.
- CNC-Fräsen und Drehmaschinen: Für komplexe, spanende Formgebung und enge Toleranzen.
- Walz- und Ziehmaschinen: Für Profile, Rohre und lange Serien in der Metallformgebung.
| Verfahren | Stärken | Typische Einsatzbereiche |
|---|---|---|
| Faserlaser | Hohe Präzision, geringer Wartungsaufwand | Blechbearbeitung, feine Konturen |
| Plasmaschneiden | Effizient bei dicken Materialien | Grobschnitt dicker Stahlplatten |
| Wasserstrahl (abrasiv) | Kein Thermaleinfluss, schneidet Verbundstoffe | Temperaturkritische Bauteile, Keramik |
| Stanzen/Pressen | Extrem schnell in Serien | Blechteile hoher Stückzahlen |
Werkzeuge und Verschleißmanagement
Die Standzeit von Werkzeugen ist ein entscheidender Kostenfaktor. Härtere Werkstoffe und abrasive Materialien verlangen spezielle Beschichtungen und Geometrien. Regelmäßige Nachschärfung, geeignete Kühlschmierstoffe und die Überwachung von Verschleißparametern sparen langfristig Kosten. Ein Tipp: Dokumentieren Sie Schnittparameter und Werkzeugstandzeiten – das erleichtert Optimierungen erheblich.
Metalle auswählen: Werkstoffeigenschaften und Einsatzgebiete beim Schneiden, Trennen und Formen
Die Materialwahl steht am Anfang jeder Fertigungsentscheidung. Eigenschaften wie Zugfestigkeit, Härte, Duktilität und Wärmeleitfähigkeit bestimmen, wie sich ein Werkstoff beim Schneiden oder Umformen verhält.
Welche Werkstoffe sind typisch und worauf müssen Sie achten?
Stahl: Vielseitig, gut umformbar in niedriglegierten Varianten. Bei hochlegierten oder gehärteten Stählen steigen Schnittkräfte und Werkzeugverschleiß.
Edelstahl: Korrosionsbeständig, aber anspruchsvoll in der Bearbeitung. Randaufbau beim Schneiden und höhere thermische Belastungen sind typische Herausforderungen.
Aluminium: Leicht und gut thermisch leitend. Laserbearbeitung ist hier oft wirtschaftlich. Vorsicht bei Kaltverfestigung bei wiederholter Umformung.
Kupfer und Kupferlegierungen: Hervorragende Leitfähigkeit, aber weicher – speziell beim Schneiden kann Verklebung am Werkzeug auftreten.
Praxisregel: Material, Prozess und Ziel zusammenbringen
Überlegen Sie immer, was das Bauteil leisten muss: Brauchen Sie hohe Festigkeit, gute Korrosionsbeständigkeit oder geringe Masse? Danach wählen Sie Material und Prozess. Häufig lohnt sich ein kurzer Prototypentest, bevor teure Werkzeuge bestellt werden.
Sicherheit, Normen und Qualitätskontrollen im Metallprozess
Sicherheit ist kein Nice-to-have, sondern Pflicht. Neben der persönlichen Schutzausrüstung gibt es zahlreiche Normen und Prüfverfahren, die eingehalten werden müssen. Qualität entsteht nicht zufällig – sie ist das Ergebnis geplanter Kontrollen.
Wesentliche Sicherheitsmaßnahmen
- Persönliche Schutzausrüstung: Schutzbrille, Gehörschutz, schnittfeste Handschuhe, Sicherheitsschuhe.
- Maschinensicherheit: Schutzeinhausungen, Not-Aus-Schalter, regelmäßige Prüfungen, sichere Rüstprozesse (Lockout-Tagout).
- Absaug- und Filtersysteme: Abgase, Stäube und Rauch nicht in die Werkhalle entweichen lassen.
- Brandschutz: Insbesondere bei thermischen Verfahren wie Plasma oder Brennschneiden immer Brandschutzkonzept und Löschmittel bereithalten.
Normen, Prüfungen und Qualitätsmanagement
Normen wie DIN, EN und ISO sind die Basis für Maßtoleranzen, Schweißqualitäten und Prüfmethoden. Zu den wichtigsten Prüfmethoden gehören Maßkontrolle (mit Messschiebern, Mikrometern, CMM), mechanische Prüfungen (Zug, Härte) und nicht-destruktive Prüfverfahren (Ultraschall, Röntgen, Magnetpulver).
Ein funktionierendes Qualitätsmanagement umfasst zudem Prozessfähigkeitsanalysen (Cp, Cpk) und regelmäßige Kalibrierung der Prüfmittel. Nur wer seine Prozesse misst, kann sie verbessern.
Praxisbeispiele aus Handwerk und Industrie: Anwendungen des Schneidens, Trennens und Formens von Metallen
Konkrete Beispiele helfen, Theorie in Praxis zu übersetzen. Hier ein Ausschnitt aus typischen Anwendungen, die Ihnen vielleicht vertraut sind.
Handwerkliche Anwendungen
- Schlosserei: Zuschnitt und Abkanten von Treppenstufen, Geländern und Türen – oft mit Abkantpressen und Bandsägen.
- Kunstschmiede: Warmumformung und Schmiedeteile, bei denen Optik und Haptik eine große Rolle spielen.
- Sanitär und Heizung: Rohrtrennung, Abwinkeln und Verschweißen – häufig vor Ort mit mobilen Werkzeugen.
- Feinmechanik: Präzisionsfräsen und Erodieren kleiner Bauteile für Mess- und Regeltechnik.
Industrielle Anwendungen
- Automobilindustrie: Stanz- und Umformlinien für Karosserieteile, Laser- und Robotikzellen für Schweiß- und Montageprozesse.
- Luft- und Raumfahrt: Hochpräzise Fräs- und Blechbearbeitung, strenge Prüf- und Zertifizierungsprozesse.
- Maschinenbau: Rohr- und Profilfertigung, geschweißte Baugruppen, die präzise Zuschnitte und Formgebung erfordern.
- Schiffsbau und Energieanlagen: Bearbeitung dicker Platten, thermisches Schneiden und schwere Umformprozesse.
Tipps aus der Praxis
Planen Sie frühzeitig: Je früher das Fertigungsverfahren in der Konstruktionsphase bedacht wird, desto weniger kostenintensive Änderungen sind später nötig. Nutzen Sie Muster und Prototypen, messen Sie relevante Kenngrößen und standardisieren Sie erfolgreiche Prozesse.
Neuheiten und Entwicklungen: Moderne Verfahren und Automatisierung in der Metallbearbeitung
Die Branche verändert sich schnell. Digitalisierte Fertigung, neue Lasertechniken und Vernetzungstechnologien bringen Produktivitätsgewinne – aber auch neue Anforderungen an Qualifikation und Prozessüberwachung.
Wichtige Trends
- Faserlaser verdrängen zunehmend CO2-Laser aufgrund höherer Effizienz und besserer Wartungsfreundlichkeit.
- Hybride Fertigung kombiniert additive (3D-Druck) und subtraktive Prozesse, etwa um komplexe Innengeometrien zu realisieren und anschließend zu fräsen.
- Intelligente Sensorik ermöglicht die Überwachung von Werkzeugverschleiß, Temperatur und Schnittkräften in Echtzeit.
- Robotik und automatisches Be- und Entladen verkürzen Rüstzeiten und steigern die Auslastung.
Industrie 4.0 und Automatisierung
Die Integration von CAM, MES und ERP ermöglicht durchgängige digitale Workflows: Vom CAD-Modell zur Fertigungsmaschine, begleitet von Monitoring und Predictive Maintenance. Das reduziert Ausfallzeiten und verbessert die Gesamtanlageneffektivität. Wichtig ist: Automatisierung sollte schrittweise eingeführt werden und an vorhandene Betriebsgrößen angepasst werden.
Nachhaltigkeit und Ökonomie
Effizientere Schnittbilder (Nesting), Rückgewinnung von Spänen und ein nachhaltiges Kühlschmierstoffmanagement sparen Kosten und schonen Ressourcen. Hohe Materialeffizienz ist heute nicht nur ökologisch, sondern auch ökonomisch sinnvoll.
FAQ – Häufige Fragen zum Thema „Schneiden, Trennen und Formen von Metallen“
Welche Schneidverfahren eignen sich für welches Material?
Die Wahl des Schneidverfahrens hängt vom Material und von den Anforderungen an Schnittqualität und Kosten ab. Dünne Bleche fertigen Sie effizient mit Faserlasern; für temperaturempfindliche Werkstoffe oder Verbundmaterialien ist Wasserstrahl ideal, da kein Wärmeeintrag erfolgt. Dicke Stahlplatten lassen sich kostengünstig mit Plasma schneiden; gehärtete oder abrasive Materialien benötigen spezifische Werkzeuggeometrien und oft spanende Verfahren. Evaluieren Sie vorab Materialdicke, gewünschte Kante und Stückzahl.
Wie wählen Sie das richtige Material für Ihr Bauteil aus?
Beginnen Sie mit den Anforderungen: Belastung, Korrosionsschutz, Gewicht und Kosten. Danach prüfen Sie Werkstoffeigenschaften wie Zugfestigkeit, Dehnung, Härte und Wärmeleitfähigkeit. Legierungen können die Bearbeitbarkeit verbessern oder erschweren – daher lohnt sich ein Blick in Datenblätter und gegebenenfalls ein Prototyp-Test. Ein systematischer Abgleich von Anforderungen und Werkstoffeigenschaften minimiert spätere Probleme beim Schneiden und Umformen.
Wie beeinflusst Kühlung und Schmierung den Prozess?
Kühlung und Schmierung reduzieren Reibung, kontrollieren Temperatur und verbessern Oberflächenqualität. Richtig eingesetzt verlängern Kühlschmierstoffe die Werkzeugstandzeit und verhindern Verfärbungen oder Randaufbauten, etwa bei Edelstahl. Wählen Sie das Kühlsystem abhängig vom Verfahren: bei spanenden Prozessen sind Emulsionen und Schneidöle üblich, bei Lasern sind luftbasierte oder minimalinvasive Systeme gefragt. Ein abgestimmtes Kühlsystem spart Kosten und erhöht die Prozessstabilität.
Wie vermeiden Sie Gratbildung und erzielen saubere Kanten?
Optimieren Sie Schnittgeschwindigkeit, Vorschub und Werkzeuggeometrie; nutzen Sie scharfe oder beschichtete Werkzeuge und geeignete Kühlung. Bei thermischen Verfahren beeinflusst die Fokuslage und die Energiezufuhr die Gratbildung. Nachbearbeitung wie Entgraten, Bürsten oder Schleifen ist oft notwendig, um Funktion und Sicherheit zu gewährleisten. Regelmäßige Prüfungen und Anpassungen helfen, konstante Ergebnisse zu erzielen.
Welche Rolle spielt Werkzeugverschleiß und wie überwachen Sie ihn?
Werkzeugverschleiß erhöht Schnittkräfte und verringert Qualität. Überwachen Sie Standzeiten, dokumentieren Sie Parameter und nutzen Sie Sensorik, um Verschleiß frühzeitig zu erkennen. Bei hohen Stückzahlen lohnen sich automatische Werkzeugwechsel und Condition-Monitoring. Strategisches Nachschärfen sowie der Einsatz von Hartstoffbeschichtungen reduzieren Kosten und Stillstände.
Wann ist Warm- vs. Kaltumformung sinnvoll?
Kaltumformung ist wirtschaftlich bei dünnen Blechen und hohen Stückzahlen; sie liefert gute Oberflächen und enge Toleranzen, kann aber bei hochfesten Werkstoffen Rissbildung verursachen. Warmumformung senkt die Fließspannung, ermöglicht größere Formradien und reduziert Brüche bei dicken oder schwer umformbaren Materialien. Wägen Sie Energieaufwand, Werkzeugkosten und Ergebnisse gegeneinander ab.
Welche Sicherheitsmaßnahmen sind besonders wichtig?
Neben PSA (Schutzbrille, Handschuhe, Gehörschutz) sind Maschinensicherungen, Absaugung und Brandschutz zentral. Bei Laser- oder Plasmaschneiden sind geschlossene Zellen, Interlocks und Absauganlagen Pflicht. Führen Sie regelmäßig Gefährdungsbeurteilungen durch und schulen Sie Mitarbeitende kontinuierlich. Ein dokumentiertes Arbeitsschutzmanagement reduziert Unfallrisiken und mögliche Betriebsunterbrechungen.
Wie stellen Sie Qualität und Maßhaltigkeit sicher?
Nutzen Sie geeignete Messmittel (Messschieber, Mikrometer, CMM) und etablieren Sie Prozesskontrollen. Statistische Kennzahlen wie Cp und Cpk geben Aufschluss über Prozessfähigkeit. Führen Sie regelmäßige Kalibrierungen durch und dokumentieren Sie Messergebnisse. Musterteile und erste Serienchargen sollten intensiv geprüft werden, bevor Sie auf Vollserie gehen.
Welche Vorteile bringt Automatisierung für mittelständische Betriebe?
Automatisierung reduziert Rüstzeiten, erhöht Auslastung und sorgt für reproduzierbare Qualität. Auch kleinere Betriebe profitieren durch Roboterzellen für Be- und Entladen oder modular automatisierte Fertigungsketten. Wichtig ist eine schrittweise Einführung und ein realistischer Business Case: Prüfen Sie ROI, Schulungsaufwand und mögliche Prozessanpassungen vor der Investition.
Wie reduzieren Sie Materialverlust und verbessern Nachhaltigkeit?
Optimieren Sie Nesting-Strategien, um Verschnitt zu minimieren; verwenden Sie Recyclingwege für Späne und setzen Sie Kühlschmierstoff-Managementsysteme ein. Energieeffiziente Maschinen und sensorgestützte Steuerung senken Verbrauch. Nachhaltigkeitsmaßnahmen sind oft zugleich wirtschaftlich sinnvoll, da sie Materialkosten und Entsorgungsaufwand senken.
Wie planen Sie Prototypen und Musterfertigung richtig?
Nutzen Sie Prototypen, um Prozessparameter, Werkzeuggeometrie und Materialverhalten zu prüfen. Erstellen Sie Prüfpläne mit kritischen Maßen und Oberflächenanforderungen. Prototypen minimieren teure Änderungen in der Serienproduktion und helfen, Fertigungsrisiken frühzeitig zu erkennen.
Wie schätzen Sie Kosten und Lieferzeiten für ein Bauteil ab?
Berücksichtigen Sie Materialkosten, Rüst- und Werkzeugkosten, Maschinenlaufzeit, Nachbearbeitung und Qualitätsprüfungen. Stückzahl und Komplexität beeinflussen Preis stark: Serien reduzieren Stückkosten, Einzelteile sind teurer. Austausch mit Lieferanten und eine klare Spezifikation helfen, realistische Angebote und Lieferzeiten zu erhalten.
Fazit
Schneiden, Trennen und Formen von Metallen ist ein breites Feld, das technisches Verständnis, Materialkenntnis und Prozessdisziplin erfordert. Die richtige Kombination aus Verfahren, Maschine und Werkzeug, ergänzt durch gute Sicherheits- und Qualitätsstandards, entscheidet über die Wettbewerbsfähigkeit. Nutzen Sie Automatisierung und digitale Werkzeuge dort, wo es Sinn macht, und testen Sie frühzeitig Prototypen. So stellen Sie sicher, dass Ihre Bauteile präzise, wirtschaftlich und nachhaltig gefertigt werden.
